Drehstromsimulator, Dreiphasen-Simulator, Three Phase Sine Wave Generator
Das Dreiphasensystem, auch Drehstrom- oder Starkstromsystem genannt, wird unter anderem im industriellen Bereich zum Antrieb leistungsfähiger Elektromotoren und daran gekoppelter Maschinen verwendet. Privathaushalte werden üblicherweise auch aus Drehstromnetzen versorgt, wobei allerdings nur eine Phase pro Steckdose verwendet wird. Lediglich bei den Anschlüssen für Herd und Waschmaschine setzt man Drehstrom ein. Irgendwelche Experimente mit Drehstrom sind bei den hier anzutreffenden Spannungen (230 Vac zwischen Phase und Neutralleiter, 400 Vac zwischen zwei Phasen) absolut lebensgefährlich. Mit dieser Schaltung kann man wesentlich sorgloser mit Drehströmen oder -feldern experimentieren. Sie liefert drei um 120° verschobene Sinussignale.
Mit Zusatzmodulen können auch 3 Phasen mit je 230 Vac / 5 VA erzeugt werden.
Siehe nachfolgende Abbildungen.
Aufbau für Drehstromnetz: 3 x 230 Vac / 5 VA / 50 Hz:
- Versorgung
Netzbetrieb: Netzteil von 230 Vac auf 24-28 Vdc (60 VA)

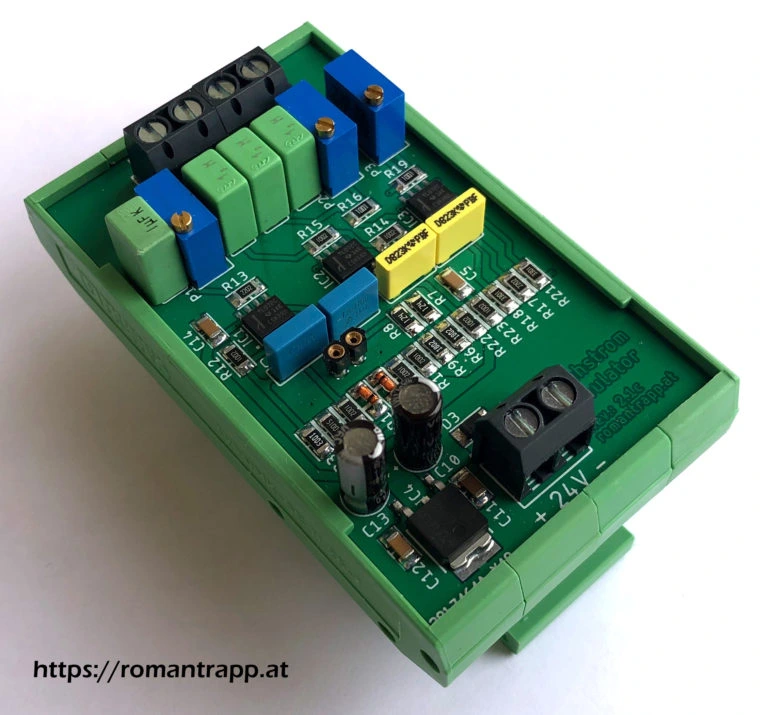

Batteriebetrieb: DC/DC-Wandler von 12 Vdc auf 24-28 Vdc (60 VA) - Drehstrom-Simulator – Hauptmodul
Erzeugt drei Spannungen mit je 50 Hz und einer Phasenverschiebung von 120 ° zueinander. Die Ausgangsspannung beträgt ca. 1,2 Vac (3,4 Vss). - Drehstrom-Simulator – Verstärkermodul pro Phase
Verstärkt die Ausgangsspannung des Drehstromsimulators um die Trafo-Platinen zu versorgen. - Drehstrom-Simulator – Delaymodul
Ist notwendig, um den Einschaltstrom wegen der Trafolast zu begrenzen. - Drehstrom-Simulator – Trafomodul pro Phase
Erzeugt eine Ausgangsspannung von 3 x 230 Vac (Phase zu N) und 400 Vac (Phase zu Phase).
Anwendungsbeispiele:
- Programmieren von Smartmeter und Energiesysteme
- Drehstrom Simulation
- Simulation
- Ausbildung
- Entwicklung
- uvm.
